一、产品用途
XGN2-12箱型固定式金属封闭开关设备是由西安高压电器研究所开发和研制的高压成套开关设备。设备所用主要一次元件均属于重新设计，与GG-1A(F)型开关柜相比具有较高的绝缘水平和防护等级，内部不采用任何形式的相间和相对地隔板及绝缘气体，二次回路不采用二次插头(即不管设备在何种状态下保护和控制回路是始终贯通的)产品各项指标符合GB3906《3～3KV5交流金属封闭开关设备》和国际标准IEC298号及“五防”的要求，产品适用于3～10KV的单母线，单母线带旁路系统中作为接受和分配电能的高压成套设备。
二、产品特点
本开关柜为金属封闭箱型结构，柜体骨架由角钢焊接而成，柜内用钢板分隔成断路器室、母线室、电缆室、继电器室，并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况。为提高开关柜的技术性能，各主要元件进行了重新设计(如断路器、旋转式隔离开关等)。根据柜体布置，继电器室可安装继电器，门上可装设信号继电器、指示仪表、信号灯，转换开关安装于操作小室。后部为母线室，下部为电缆室，用户可方便地进行接线。前面为断路器室，方便了开关柜的检修。
“五防”功能即：防止误合断路器；防止带负荷误分、误合隔离开关；防止带电关合接地开关；防止接地开关闭合时接通电源；防止误入带电间隔。
本开关柜采用了强制性机械闭锁方式，闭锁装置由支座、圆盘、面板、锁板、手柄、联杆等主要部件构成，具有性能可靠、
功能齐全、结构简单、操作方便的特点，从而简便、有效地达到“五防”。
三、使用环境
环境温度上限+40℃，下限-25℃(户内)。
海拔高度1000m。
相对湿度日平均值不大于95％，月平均值不大于90％。
地震烈度不超过8度。
没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
四、技术参数

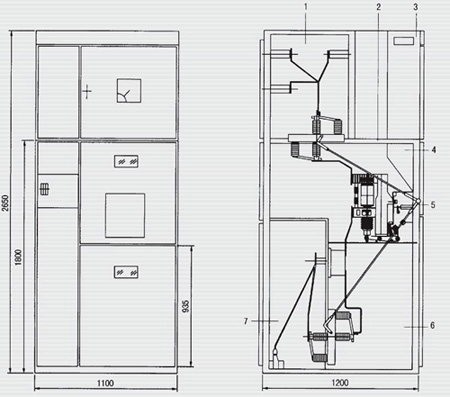

五、外形尺寸
