一、产品用途 本装置主要用于城乡三相四线制供电,交流50Hz、额定电压380V、低压侧中心点接地的变压器低压侧馈电、控制、计量及保护。 本装置用于户外,更可用于户内。 本装置符合国际标准IEC439《低压成套开关设备和控制设备》和国家标准GB7251.1-2005《低压成套开关设备》。 二、产品特点 户外配变多功能保护监测装置用于变压器低压侧作记录、计量及无功补偿之用,可为用户提供就地无功补偿、计量、配电等不同功能要求。 进出线回路:配电箱采用进出、 一进两出、 进三出电路方案,进线采用电缆通过绝缘套管接入的方式,出线利用电缆通过安装在箱内的铜排引出。进线侧安装两组电流互感器,一组作为专用计量,另一组作为电容器取样用。 综合控制仪具有电压统计监测、负荷监测、谐波监测、停电事件统计、自动分相无功补偿投切控制、无功补偿投切情况统计监测等功能。 三、使用环境 环境温度:-25-50℃ 相对湿度:20%~90% 大气压力:79.5~406.0kpa 额定电压:220v或380V 污秽等级:3级 安装地点:海拨不高于2000米 周围介质无爆炸及易燃危险品;无腐蚀性气体;无导电尘埃。 周围无剧烈振动及颠簸。 电源电压允许波动为额定电压的-17%~+10%。 四、技术参数
额定工作电压(V) |
380 |
额定绝缘电压(V) |
380 |
额定工作电流(A) |
800 |
无功补偿量Kvar |
45 |
外壳防护等级 |
IP30 |

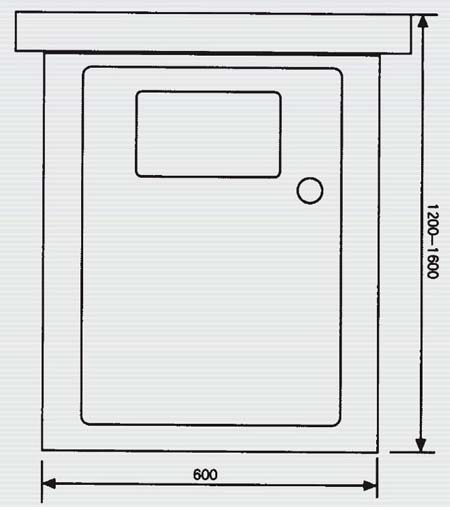

五、外形尺寸
|
