XL-21
动力配电箱
一、产品用途
XL-21型交流低压动力配电箱，适用于轻纺、冶金、化工、矿山、机械等厂矿企业，作为交流50Hz，额定电压380V或660V，额定电流至630A的三相三线、四相或五线制的低压配电系统中．作为动力和照明配电之用。同时还可以作低压控制系统中作部分控制使用。产品符合“IEC-439”国际电工标准，“GB7251.1-2005”中国低压成套开关设备国家标准。
二、产品特点
XL(F)-21型动力配电箱系封闭式结构，外壳用薄钢板弯制而成，刀开关操作手柄于箱前右柱上部、作为通断电源之用。配电箱前面有门，门打开后，配电箱内全部电器设备敞露，以便于检修。配电箱顶盖装有吊环、用于吊装用。
Xl(F)-21型动力配电箱内所装电器元件，具有结构紧凑、检查方便、组合灵活等特点。配电箱装自动开关或熔断器作为短路保护；还装有接触器和热继电器；箱前可装电流表、电压表，及操作按钮，指示灯、转换开关等。当多台并列安装时，可在箱顶附设封闭式母线箱，高度为300毫米。
三、使用环境
周围空气温度不高于+40℃。不低于-20℃。
大气条件空气清洁，相对湿度在最高温度为+45。C时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃叫为90％，但应考虑到由于温度变化，有可能会偶然地产生凝露的影响。
海拔高度不超过2000米。
装置府安装存不足以使电器元件受到不应有腐蚀的场所。
四、技术参数

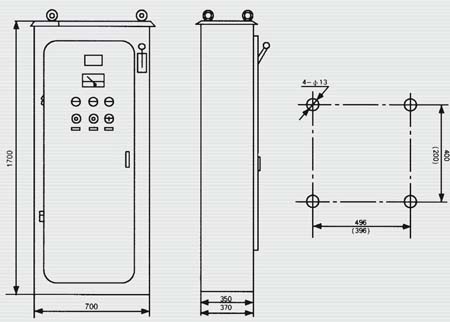

五、外形尺寸
